EFD3030
◆產品占位為33.5mmx33.5mm max.，高度20.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆最大工作頻率500kHz，用于Flyback拓撲結構，可實現多組電壓輸出。
◆符合RoHS、低鹵素、無紅磷標準要求。
尺寸Dimension（mm）
*Pin長尺寸不包括錫尖。 *端子間距在底部測量。

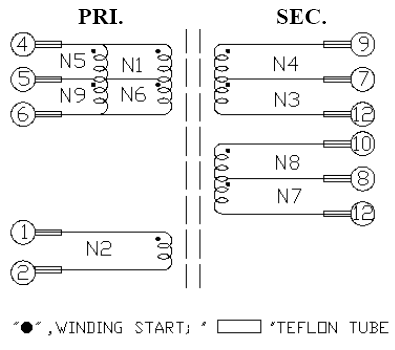

電路Circuit 焊盤Pin Pads
產品規格Specifications
產品編號 | 電感量Inductance | DC BIAS (4-，6) | D.C.R. | Hi-Pot |
BCK-EFD30-XXXXX | 520uHH±5% | L(0)*90% MIN. | 438m Ω | AC 3750V |
